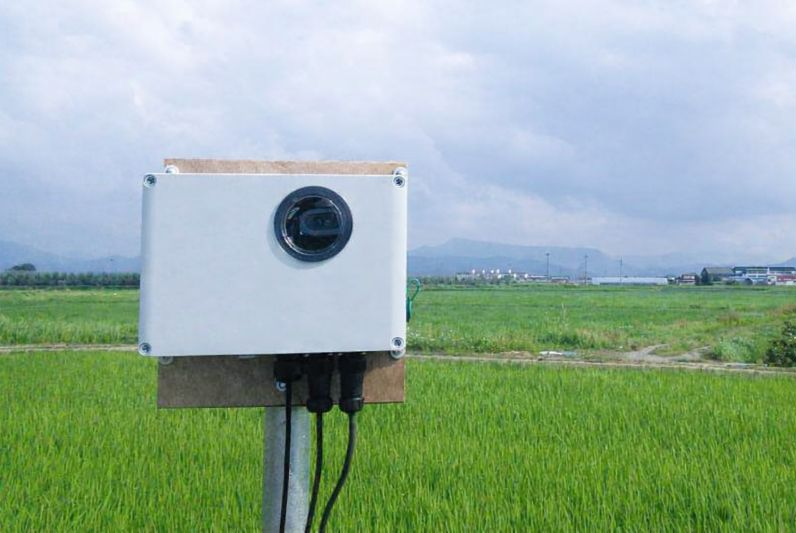

シーカメラ® (SeeCamera)

遠隔気象・環境計測・制御IPカメラ


シーカメラは、圃場の状況をIPカメラにより監視・モニタリングし動画や定間隔で静止画を撮影しクラウドサーバーへアップロードする機能を標準装備。
Internetにつながっている端末で遠隔モニタリングがおこなえます。 5chのシリアルを標準で装備し、放射線計や、土壌の水分,EC、ハウスでの
CO2センシング(ともに別売)などに対応します。
920MHz無線で100台の子機と連携、マルチホップで16台接続、500m、最大8km(左右16km)の広域センシングも可能な新しい製品です。


通信用の回線配線工事、有線LAN、Wi-Fiは要りません

3Gゲートウェイを内蔵し直接LTE,FOMA通信網へ!通常の配線工事は不要です。
NTT網の中だけで構築した完全閉域クラウドで、インターネットへはデータが流れません。2つの通信料金プランをご用意しています。3G網で定期的に画像とセンサデータをアップロード。定点観測やレポート画像に利用できます。


データはクラウドへ

採取した、画像、気象データは、閉域クラウドに格納され、閉域専用モバイルまたはインターネットに接続された パソコンやスマートフォンなどで、確認がおこなえます。
また、データはCSVダウンロードがおこなえます。


圃場環境が数値、グラフ、どこでも見られる

温度、湿度、大気圧センサを標準装備。オプションで低価格気象計や、地中温度,地中水分,EC,日射,水位,炭酸ガスセンサ,水位計,放射線計などを取付けできます。


機器を遠隔で、センサ状況から自動で操作

絶縁入力センス、絶縁出力リレーを各6点装備していますので、照明などの遠隔制御などが可能です。
入力には、ドアセンサや人感センサや機器の出力情報、出力には、 加温機や、電気器具・機械などの電源投入が遠隔で行えます。また閾値での自動動作、アラートメール機能など標準装備しています。


異常を知らせる、アラート機能

画像、動画はインターネットにつながったパソコンや携帯などで確認できます。またセンサ閾値の範囲外を検出した場合や、熱中症、霜予測警報メールなど発報いたします。
またシーカメラにメールを送ることで、リアルタイムのセンサ情報と画像を携帯などにリメールします。

果樹の果実に影響がでる遅霜の発生予測ソフトウェアなど、自社開発しています


商用電源 不要

独立型太陽光発電電源(オプション)を利用可能。商用電源を全く必要としません。山間部や圃場など商用電源の確保が困難な場所でも運用・設置可能です。
電源・ケーブルレスで「独立した稼動・運用」できます。 標準は商用電源タイプです。

シーカメラ(遠隔動画・静止画カメラ) 仕様

通信部

通信方式3.5G(HSPA)パケット通信(FOMA)
通信速度上り:最大5.7Mbps、下り:最大7.2Mbps(FOMA)
無線周波数2GHz/800MHz帯 (FOMA プラスエリア対応)
アクセス方式W-CDMA
消費電力約9W(Typ.)
動作温度-20~60℃
動作湿度動作湿度25%~85%(結露しないこと)



カメラ部

カメラ屋外用PTZ IPカメラ
カメラ画素数約130面素
解像度SVGA(800×600)/VGA(640×480)/QVGA(320×240)
ズーム光学2倍、デジタル8倍(最大16倍 EXズーム、VGA解像度使用時)
または光学18倍,36倍(EX光学ズーム、VGA解像度使用時)、デジタル8倍(最大16倍 EXズーム、VGA解像度使用時)
画角水平85°(バン180°)、垂直68°(チルト123°)  *光学2倍、デジタル8倍タイプ
バン-47.5 °~+47.5  *光学2倍、デジタル8倍タイプ
チルト-45 °~+10 ° *光学2倍、デジタル8倍タイプ
レンズ焦点1.95 mm  *光学2倍、デジタル8倍タイプ
プリセットポジション数64か所
動作温度-20 ℃ ~ +50 ℃
動作湿度90 %以下(結露しないこと)
電源AC100VまたはDC12Vを直接入力。オプションで太陽光発電電源あり
消費電力約5.2W(Max.)
質量350g(カメラ本体のみ)



入出力部

絶縁出力接点数6点
出力接点リレーAC250V 5A/DC 30V 5A
絶縁入力接点数6点



標準センサ部

温度-40から+125℃,分解能 0.01℃,精度 ±0.2℃
湿度0%RHから100%RH,分解能 0.04%RH,精度 ±1.8RH
大気圧50kPa~115kPa,分解能:0.15kPa,精度 ±1kPa



収納筐体部

材 質 AAS樹脂
色 彩 Nホワイトグレー色(N8.5)
設置場所 屋外設置用
IP規格 IP55(カテゴリー2)
ボックス板厚 扉・ボデー2.2〜3.5mm
セキュリティ 片扉はシリンダ錠 / キー付
寸 法 250(W) x 416(H) x160(D)mm  突起部含まず)
取り付け例 単管パイプ、ポール、円柱への取付けが可能です
添付のステンレスバンドを用いて支柱に取り付けます
(設置はお客さまでお願いします)
また電柱など直径のある支柱への取り付けは、別売りのプラボックス用コン柱金具 PCMを筐体にネジ止めし、ステンレスバンドを用いて支柱に取り付けます
(設置はお客さまでお願いします)



太陽光発電電源部(オプション)

項目 説明
ソーラーパネル 100W/200W 単結晶など
チャージコントローラー PWM/MPPTチャージコントローラー
デープサイクルバッテリー DC12V/65Ah/115Ahなど
ディープサイクルバッテリー
制御箱 屋外用制御箱
負荷の目安 常時7Wの負荷を接続可能です
不発電日:約3~7日
*システムは負荷および不発電日(ご要望)などから最適にお見積もりします



その他取付け可能センサ(オプション)

項目 説明
COO2濃度計 非分散型赤外線吸収法(NDIR)
測定範囲:0~5000ppm
精度:±30ppm±3%rdg
測定サイクル:2s
動作温度範囲:0~+50℃
日射計 0~1800W/m2、分解能 1、測定精度 ±5%以内
気象計 データーテクノロジー社 SenSu-1501/1502 , Davis社ヴァンテージプロ2など
土壌温度、水分、EC ARP製、DECAGON社製の5TE(土壌水分・温度・電気伝導度測定プローブ)追加できます
WD-3-WET-5Y
土壌水分(体積含水率:VWC):空気中(0%)~ 水中(100%)
土壌電気伝導度(EC):0~7mS/cm
土壌温度:-10~50℃
5TE *要相談)
土壌温度、土壌水分(VWC)、土壌電気伝導度(EC)
印加電圧:3.6~15 VDC, 待機時0.3 mA, 測定時10 mA
出 力:Serial TTL 3.6V Levels、またはSDI-12
動作環境 :-40~50 ℃
積雪深計 *要相談) 出力I/F:超音波パルスまたはSDI-12
電源:DC9-16V
動作温度範囲:-30~+50℃
測定範囲:0.5-5m
測定精度:±2cm
放射線計 RS-232C出力で、センサとして広くお取扱いできます
検出方式:PINフォトダイオード式
有効計測範囲:0.05uSv/h~10mSv/h
分解能:0.01uSv/h
データ出力:RS-232C 5V TTL
通信速度: 9600bps 8data 1stop non parity
収納ケース: IP67 耐候性防水筐体
入力電源:DC5V
サテライト通信 920MHz帯特定小電力無線ノード:100ノード接続可能,200m位,マルチホップ16台可能
*通信距離は見通し約1km(メーカ発表)





通信プラン

項目 3GB/月プラン 200kbps低速プラン
通信 3Gパケット通信(FOMA) 3Gパケット通信(FOMA)
データ通信速度 上り:最大5.7Mbps、下り:最大7.2Mbps 上り:最大200kbps、下り:最大200kbps
通信制限 月間3GB利用後は100kbps 月間0.5GB利用後は100kbps
月額利用料 *注1) 4,200円 3,300円
最低利用期間 *注1 2年 2年
最低利用期間内解約違約金 *注1 10,00円 10,00円
プロバイダ *注1 エンタープライス向けOCN エンタープライス向けOCN
開通手数料 *注1 3,000円 3,000円
グローバルIP取得料 *注1 1,000円 1,000円
回線特長 MVNOで唯一POI冗長を実現。
万が一の災害時に、他方の設備へ迂回(東日本・西日本)が可能です。
注1)インターネット接続のMVNO(OCNなど)を利用したプランもあります。



シーカメラ デモサイト

guest  パスワード: password

環境制御 詳細

環境制御:出力

例)
潅水弁制御
電磁定量ポンプ制御
循環扇/換気扇制御
暖房機電源制御
電照制御
カーテン巻取り制御など

環境制御:入力

例)
レベルセンサ
各装置アラート ステータス
焦電(人感)センサ
リードスイッチなど
